Автомобили регулярно проходят техническое обслуживание. Случается так, что при выкручивании резьбовых деталей может быть нарушена резьба. Это происходит не из-за неопытности мастера, а как следствие различных разрушающих факторов. Если повреждён болт или гайка, то эти детали взаимозаменяемы. Что нельзя сделать при повреждении внутренней резьбы в деталях и узлах автомобилей и других машин. Очень часто в автомобиле повреждается резьба свечного отверстия. Если резьба повреждена, то нарушается герметичность блока цилиндров. Как устранить поломку такого типа?

Причины нарушения резьбы свечного отверстия:

  • При закручивании свеча была вставлена в отверстие с перекосом. Это может произойти при начальном закручивании свечи при помощи свечного ключа. Свечной ключ неплотно фиксирует свечу, что приводит к её перекосу во время закручивания в отверстие с резьбой.
  • Грязь на резьбе свечного отверстия приводит к нарушению резьбы. Чтобы избежать попадания грязи в свечное отверстие, необходимо открутить свечу на пару оборотов и выдуть загрязнение сжатым воздухом или кистью.
  • Закручивание свечи с чрезмерным усилием. Существуют стандарты закручивания автомобильных свечей – 37.003.081.98.

Несложным методом восстановления внутренних резьб в корпусных деталях является проволочная (пружинная) вставка. Основное условие – вставка не должна выходить в камеру сгорания.

Как установить спиральную вставку во внутреннюю резьбу

Восстановление внутренней резьбы при помощи пружинной проволочной вставки выполняется на снятой головке блока цилиндров или на двигателе в сборе. Перед ремонтом проверяется положение поршня двигателя, который находится под свечным гнездом, требующим восстановления резьбы. Поршень должен быть опущен, чтобы позволить вкручивать инструмент.

Свечное отверстие необходимо обработать специальным метчиком, который позволяет заменить использование металлорежущих станков. Если обработка головки блока цилиндров происходит на собранном двигателе, то в свечное отверстие закладывается плотная смазка «Литол» для удержания стружки.

Процесс восстановления резьбы свечного отверстия

Первый проход делают метчиком под спиральную вставку М16х1,25. Он центруется в старой резьбе и делает проход без искривления.

Потом вставляется пружинная проволочная вставка, которая имеет ромбовидное сечение. Внутренний диаметр спирали, шаг пружины соответствует резьбе свечи, наружный диаметр соответствует размеру подготовленной резьбы при черновой проходке метчиком.

Спираль вворачивается при помощи специального ключа. Спираль при вворачивании сжимается, что приводит к уменьшению её наружного диаметра, что позволяет пружинной вставке встать на место нарезанной резьбы. Установка пружины проводится со стороны уплотнительного кольца свечи. Вставка имеет размер, который позволяет поместить её точно по резьбе свечного отверстия. Пружинная вставка в свечное отверстие вкручивается до того момента, пока та не опустится на 0,5 мм ниже уплотнительного кольца свечи. Затем при помощи специального инструмента производится обрубка технологического поводка. При восстановлении свечного отверстия на двигатели поводок обламывается при помощи плоскогубцев.

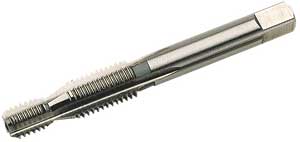

Ступенчатый метчик фирмы Фёлькель, для нарезания резьбы в свечном отверстии.


Приспособление для установки уплотнительной пружины – резьбовой вставки.

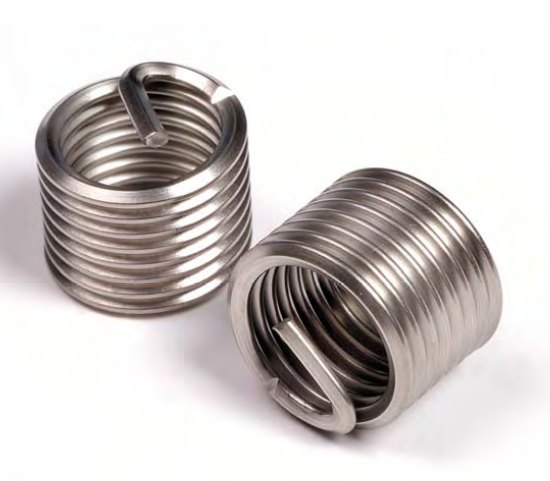

Резьбовые вставки для восстановления повреждённой резьбы.

Вся продукция Фёлькель имеет безупречное качество и продаётся по доступной цене на сайте нашей компании. Вы можете купить набор для ремонта резьбы свечных отверстий:

  • Ступенчатый метчик с вторичной частью.
  • Приспособление для установки пружинного уплотнителя.
  • Резьбовые вставки разной длины.

Все материалы и инструменты для восстановления внутренней резьбы вы можете купить по отдельности.
