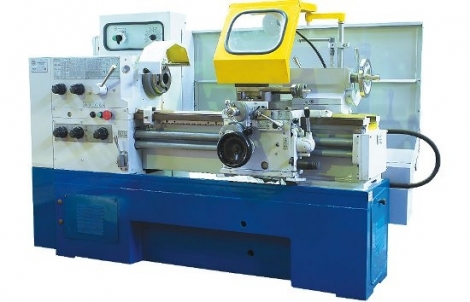

SAMAT 400 S/S (класс точности А)

0 руб


Tехнические характеристики

Модель

SAMAT 400 S/S

Класс точности по ГОСТ 8-82

А

Наибольший диаметр устанавливаемого изделия над станиной, мм

400

Наибольший диаметр устанавливаемого изделия над суппортом, мм

220

Длина устанавливаемого изделия, мм

750

Диаметр отверстия в шпинделе, мм

45

Высота резца в резцедержателе, мм

25

Коническое отверстие в шпинделе

Морзе 6

Коническое отверстие пиноли задней бабки

Морзе 5

Количество скоростей шпинделя

бесступенчато

Пределы частот вращения шпинделя, мин-1

16-2800

Пределы величин оборотных подач, мм/об:

- продольных
- поперечных



0,01*-2,8
0,005-1,4

Пределы шагов нарезаемых резьб:

- метрическая, шаг в мм
- дюймовая, число ниток на 1 дюйм
- модульная, шаг в модулях
- питчевая, шаг в питчах



0,25-14
112-1,5
0,25-14
112-2

Точность геометрической формы поверхности образца, мм:

- постоянство диаметра в поперечном сечении на длине 200
- постоянство диаметра в продольном сечении



0,001
0,003

Шероховатость поверхности после чистовой обработки

Ra 0,63

Прямолинейность торцевой поверхности, мм

0,0025

Мощность электродвигателя главного движения, кВт

5,5

Габаритные размеры станка, не более, мм:

- длина
- ширина
- высота



2270
1110
1505

Масса станка, кг

210
