Токарно-винторезный станок

Токарно-винторезный станок используется для выполнения различных технологических операций (токарных работ) по чёрному и цветному металлу. Станок может выполнять точение тел вращения, конусов, нарезание метрической / дюймовой / питчевой резьбы.

Это производственное оборудование относится к категории универсальных металлорежущих станков токарной группы. Обычно токарно-винторезные станки используются в условиях единичного или мелкосерийного производства. Все станки данной группы имеют похожую конструкцию.

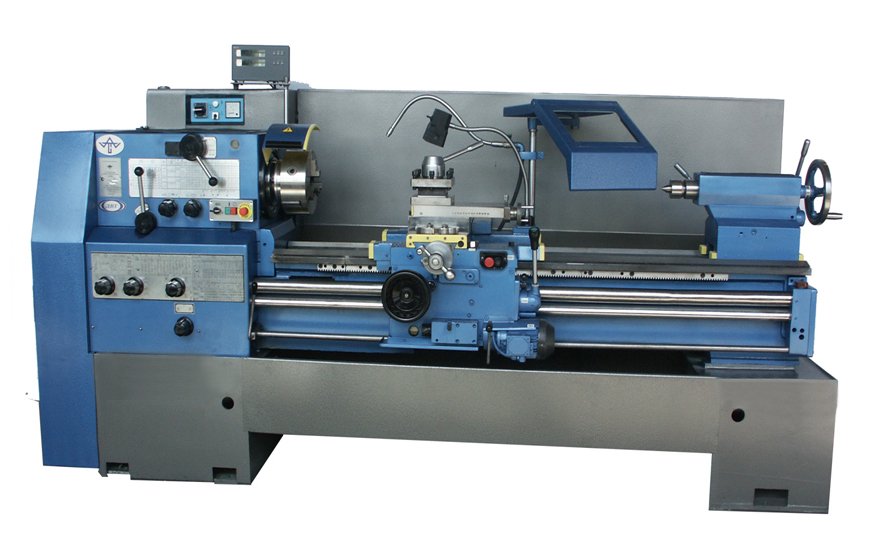

Конструкция токарно-винторезного станка на примере станка 16К20:

• Чугунная станина, которая является основой. К ней крепятся все основные механизмы станка.
• Передняя бабка – шпиндель, которая включает в себя коробку скоростей, шпиндель и другие элементы.
• Коробка подач станка позволяет контролировать и настраивать соотношения движения от шпинделя к суппорту. Имеет ходовой винт, который позволяет выполнять технологические операции: обработка поверхностей и нарезание резьб.
• Фартук позволяет преобразовать вращательное движение винта и валика в поступательное движение суппорта, в котором крепится инструмент.
• Задняя бабка – основной элемент станка, в котором можно закрепить центр для поддержки длинных заготовок, а также при помощи оснастки можно использовать стержневой инструмент – свёрла, метчики. Данный узел можно использовать для обработки отверстий.
• Суппорт – блок станка, в котором крепится режущий инструмент – резцы.

В свою очередь суппорт токарно-винторезного станка имеет каретки (нижние салазки), которые позволяют перемещаться узлу вдоль станины по направляющим. Также есть направляющие, позволяющие суппорту двигаться перпендикулярно вращающейся детали к линии центров. Резец в суппорте регулируется относительно центра заготовки.

Резцовая каретка имеет поворотную платформу, что позволяет быстро менять режущий инструмент при обработке детали, что сокращает время обработки.

Основным параметром токарно-винторезного станка является максимальный диаметр обрабатываемой детали над станиной и расстояние между центрами.

Классификация токарно-винторезных станков

Токарно-винторезные станки можно разделить на 5 основных классов по точности:

1. Н – нормальная точность – самая популярная категория станков.
2. П – повышенная точность.
3. В – высокая точность.
4. А – абсолютная точность.
5. С – особо точные станки, относятся к оборудования мастер класса.
