Делительные приспособления

Делительные приспособления обеспечивают поворот закрепленных в них заготовок на заданный угол.

   К простейшим фрезерным работам, требующим для своего выполнения делительных приспособлений, относятся: фрезерование канавок, расположенных на поверхности тел вращения (впадины зубьев фрез,разверток, метчиков и т. п.); фрезерование граней на деталях (грани гаек, головок болтов, хвостовиков инструментов и т. п.); фрезерование пазов и шлицев на цилиндрических и торцовых поверхностях (шпоночные канавки, зубчатые муфты, корончатые гайки и т. п.).

   В качестве делительных приспособлений прифрезеровании используют делительные столы и делительные головки. Делительные столы подразделяют на круглые неповоротные и поворотные. Столы бывают с ручным, пневматическим, гидравлическим и электрическим приводами.

   Делительные головки применяются на консольныхуниверсально-фрезерных и широкоуниверсальных станках с ручным управлением. Различают простые и универсальные делительные головки.

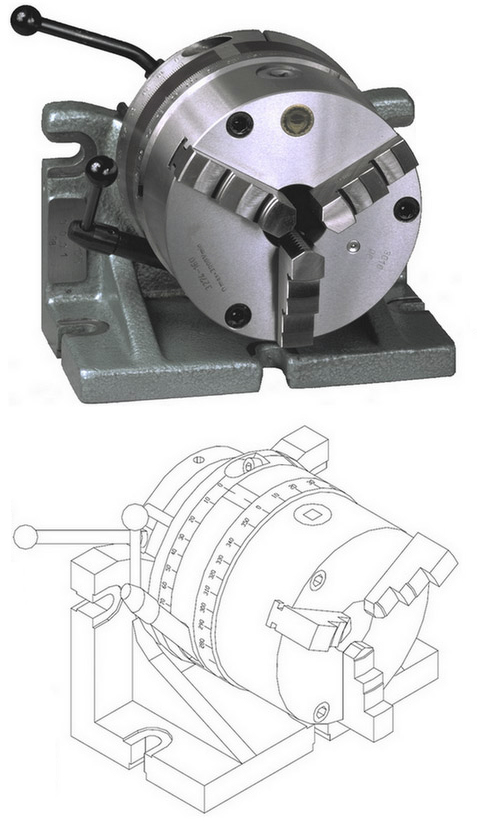

   Простые делительные головки используют для непосредственного деления. Делительный диск, имеющий шлицы или отверстия, закрепляется на шпинделе головки.

   Универсальные делительные головки служат для установки заготовки под требуемым углом относительно стола станка, ее поворота вокруг своей оси на определенные углы, сообщения заготовке непрерывного вращения при фрезеровании винтовых канавок. Для широкоуниверсальных инструментальных фрезерных станков используют делительные головки, конструктивно отличающиеся от универсальных делительных головок: они снабжены хоботом для установки заднего центра и, кроме того, имеют некоторое отличие в кинематической схеме. Головки обоих типов настраиваются одинаково.
