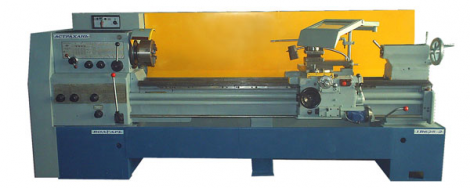

Станок токарно – винторезный 1В625М

Станок предназначен для выполнения разнообразных токарных работ, в том числе для нарезания левой и правой метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне в условиях единичного и мелкосерийного производства.

Станок оснащен фартуком со встроенным эл/двигателем ускоренных перемещений каретки и коробки подач, позволяющей без настройки гитары нарезать дюймовые резьбы с 11, 14 и 19 нитками на дюйм, электромагнитной муфтой.

Верхний суппорт станка имеет механизированную подачу с одновременным перемещением каретки, что позволяет производить обработку длинных конусов (без применения дополнительной оснастки).

Станок 1В625М может быть оснащен системой цифровой индикации, которая позволяет повысить точностные характеристики линейных перемещений до 0,01 мм.

Технические характеристики:

Модель станка                                                                                                             1В625М

Класс точности по ГОСТ 8-82                                                                                            Н

Наибольший диаметр обрабатываемой заготовки, мм:

над станиной                                                                                                                    500

над суппортом                                                                                                                 290

над выемкой в станине                                                                                                  690

Наибольшая длина обрабатываемой заготовки:

над суппортом                                                                                                                 1000

над выемкой станины                                                                                                      175

Конец шпинделя по ГОСТ 12593-93                                                                                8

Центр в шпинделе с конусом по ГОСТ 13214-79                                                     7032-0054

                                                                                                                                 (метрический 80)

Центр в пиноли задней бабки                                                                              7032-0039 (КМ5)

Диаметр цилиндрического отверстия в шпинделе, мм, не менее                             70

Высота резца, установленного в резцедержателе, мм, не менее                               25

Наибольшая длина перемещения, мм не менее:

каретки                                                                                                                               1900

нижнего суппорта                                                                                                              302

верхнего суппорта                                                                                                             130

пиноли                                                                                                                                200

задней бабки (поперечное перемещение)                                                                  +- 15

Наибольший угол поворота верхнего суппорта, град.                                                +- 90

Цена деления шкалы отсчета перемещений, мм:

каретки (по нониусу)                                                                                                         0,1

нижнего суппорта (т.е. изменение диаметра заготовки)                                             0,05

верхнего суппорта                                                                                                             0,05

пиноли                                                                                                                                  5

Цена деления шкалы поворота верхнего суппорта, град.                                              1

Количество скоростей прямого вращения шпинделя, не менее                                 24

Количество скоростей обратного вращения шпинделя, не менее                              24

Частота вращения шпинделя, мин в -1 степени                                                        10-2000

Подача, мм/об:

продольная                                                                                                                     0,032-28

поперечная                                                                                                                     0,016-14

Пределы параметров нарезаемых резьб при одном

наборе сменных колес, не менее:

Метрических, шаг, мм                                                                                                     0,5-280

Модульных, шаг, модулей                                                                                               0,5-280

дюймовых, число ниток на один дюйм                                                                      77-0,125

питчевых, питч                                                                                                              77-0,125

Скорость быстрого перемещения суппорта, м/мин:

продольного                                                                                                                       4,0

поперечного                                                                                                                       2,0

Пределы углов наклона обрабатываемых длинных конусов, град.                    0°8’37” – 14 °

Максимальная длина прямых и обратных конусов, мм                                            459 и 759

Мощность привода главного  движения, кВт:                                                                  7,1

Суммарная мощность электродвигателей, кВт                                                                 7,77

Габаритные размеры

для расстояний между центрами,  мм                                                                                1000

                                                                                                                           2 800х1370х1700

Масса станка, кг                                                                                                                     2430

Стандартная комплектация станка: 3-х кулачковый самоцентрирующийся токарный патрон ф 250 мм, резиновый коврик на заднюю бабку, ключ к электрошкафу, ключ к резцедержателю, ключ для запирания вводного выключателя, масленка МЖС ШМАИ 300593.001ТУ, руководство по эксплуатации. В стандартную комплектацию 1В625М/2000 дополнительно входят люнеты подвижный и неподвижный.
