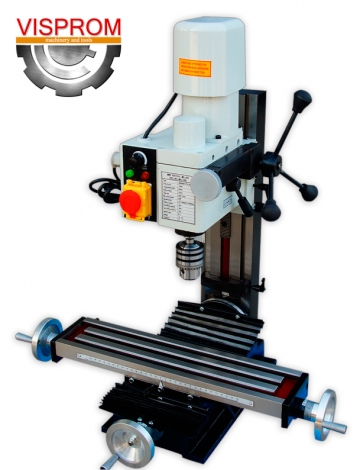

Фрезерный станок FPV-25LP

• Максимальный диаметр сверления, мм 13
• Макс. диаметр фрезерования концевой фрезой, мм 16
• Макс. диаметр фрезерования торцевой фрезой, мм 30
• Макс. расстояние от шпинделя до стола, мм 280
• Эффективный размер стола, мм 460x112
• Ход шпинделя, мм 180
• Поперечное перемещение стола, мм 130
• Продольное перемещение стола, мм 300
• Угол поворота шпинделя, град ±45
• Мощность электродвигателя, Вт 550
• Пределы чисел оборота шпинделя, об/мин 50-2500
• Размер конусного отверстия шпинделя №3
• Ширина Т-образного паза стола, мм 12
• Напряжение, В 220
• Вес, кг 80


Станки оснащены коллекторным электродвигателем постоянного тока с частотным регулятором, который регулирует скорость вращения шпинделя от 50 до 2500 об/мин. При повышении частоты вращения двигателя предельно допустимая мощность сохраняется постоянной во всем диапазоне частот вращения.

Радиальное биение шпинделя:
        на конце шпинделя - 0,02 мм;
        на длине 50 мм - 0,04 мм;
Параллельность движения стола:
        в продольном направлении - 0,04 мм / на длине 80 мм;
        в поперечном направлении - 0,05 мм / на длине 100 мм;
Точность сверления - 0,2 мм


Комплектация

Фрезерный станок поставляется в фанерном ящике, в частично собранном виде.

Комплектующие.

1.      Патрон сверлильный В16/3–16 – 1 шт. (установлен на станке)

2.      Оправка для сверлильного патрона MK III/B16– 1 шт. (установлен на станке)

3.      Инструментальный болт (штревель) – 1 шт.

4.      Стопор шпинделя – 1 шт.

5.      Масленка – 1 шт.

6.      Ручка для штурвала перемещения стола – 2 шт.

7.      Сухарь для «Т» - образного паза стола – 4 шт.

8.      Предохранитель 5 А. – 1 шт.

9.      Болт М8х45  - 4 шт.

10.  Гайка М8  - 4 шт.

Инструмент.

1.      Ключ свёрлильного патрона – 1 шт.

2.      Ключ торцевой шестигранный 2; 2,5;3;4;5;6;8 – 7 шт.

3.      Ключ гаечный 13 х 16, 8 х 10- 2 шт.

4.      Ключ гаечный 36 – 1 шт.

5.      Ключ радиусный 45 х 52 – 1 шт.

Инструкция по эксплуатации.
