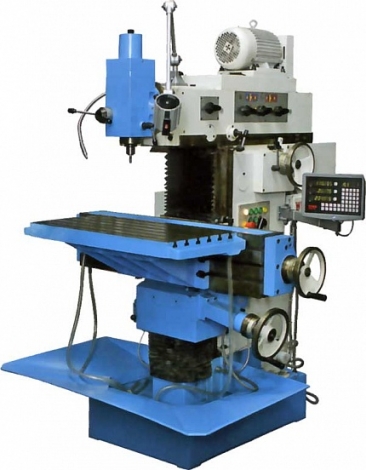

| Модель | X8132 |
| Размеры горизонтального стола (Ширина х Длина), мм | 320х750 |
| Т-образные пазы горизонтального стола (Количество х Ширина х Расстояние между пазами), мм | 5х14х63 |
| Максимальная нагрузка на горизонтальный стол (по центру), кг | 140 |
| Размеры вертикального стола (Ширина х Длина), мм | 225х830 |
| Т-образные пазы вертикального стола (Количество х Ширина х Расстояние между пазами), мм | 3х14х63 |
| Максимальное продольное перемещение рабочего стола (ось Х), мм | 405 |
| Максимальное поперечное перемещение горизонтальной шпиндельной головки (ось Y), мм | 305 |
| Максимальное вертикальное перемещение рабочего стола (ось Z), мм | 400 |
| Расстояние от оси горизонтального шпинделя до поверхности горизонтального стола, мм | 85-485 |
| Расстояние от торца вертикального шпинделя до поверхности горизонтального стола, мм | 85-450 |
| Максимальное расстояние от оси вертикального шпинделя до вертикальных направляющих станины, мм | 425 |
| Расстояние от поверхности вертикального стола до вертикальных направляющих станины, мм | 165 |
| Диапазон частот вращения вертикального и горизонтального шпинделя, об/мин | 40-2000 об/мин |
| Диапазон поворота головы вертикального шпинделя, град. | +/-90 |
| Конус шпинделя по ГОСТ 25827-93, исп.1 (DIN2080) | ISO40 (Конусность 7:24) |
| Диапазон рабочих подач по осям X, Y, Z, мм/мин | 10 - 380 |
| Ускоренное перемещение по осям X, Y, Z, мм/мин | 1200 |
| Ход пиноли, мм | 80 |
| Мощность электродвигателя главного движения, кВт | 2,2 |
| Мощность электродвигателя рабочей подачи, кВт | 0,75 |
| Мощность электродвигателя ускоренной подачи, кВт | 1,75 |
| Мощность электродвигателя насоса подачи СОЖ, кВт | 0,09 |
| Габаритные размеры (Д х Ш х В), мм | 1215х1200х1800 |
| Масса, т | 1,3 |
