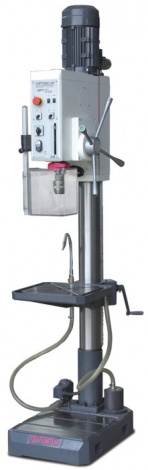

Станок вертикально-сверлильный OPTIMUM DH32 GS

340 000 руб



Вертикально-сверлильный станок

Вертикально-сверлильный станок представляет собой конструктивное ответвление в линейке сверлильного оборудования, которое широко используется в промышленности. Сверлильный станок данного типа позволяет выполнять такие технологические операции: сверление глухих и сквозных отверстий, рассверливание, зенкование, нарезание резьб. При помощи вертикально-сверлильного станка можно обрабатывать различные металлы, дерево, полимеры и другие материалы. Обработка различных материалов зависит от материала выбранного режущего инструмента и режимов работы.

Конструктивные особенности вертикально-сверлильного станка

Современные вертикально-сверлильные станки состоят из таких основных частей:

  • Станина – это литой узел станка, который включает в себя колону и стойку.
  • Фундаментная плита – массивное основание станка, которое крепится к полу производственного помещения на анкеры.
  •  Координатный стол – поверхность, на которую устанавливаются кондуктора и другие вспомогательные приспособления для сверления.
  • Силовой блок – состоит из силовой установки (электродвигатель), привод сверлильного станка, коробка передач.
  • Шпиндель для установки режущего инструмента.

Принцип работы вертикально-сверлильного станка основан на взаимодействии поверхности детали и вращающегося режущего инструмента. Режущим инструментом в сверлильном станке может быть сверло, метчик, развёртка, зенкер и т.д. Так как это вертикально-сверлильный станок, то действие режущего инструмента имеет вертикальное направление. Под действием силы давления на деталь вращающий инструмент просверливает отверстие, нарезает резьбу или выполняет другую технологическую операцию.

Для того, чтобы начать сверлить, необходимо закрепить режущий инструмент в шпинделе станка. Потом производится разметка заготовки для сверления или используются вспомогательные приспособления (кондукторы – при серийном производстве деталей). Вращающийся шпиндель автоматически или при помощи оператора опускается в вертикальном положении к детали и просверливает отверстие. Оператор сверлильного станка может выставлять различные режимы резания и менять при необходимости режущий инструмент.

Функциональность сверлильного станка

Вертикально-сверлильные станки широко используются в производственных целях в зависимости от типа и технологических особенностей режущего инструмента. Купив вертикально-сверлильный станок, вы сможете решить следующие технологические задачи:

  1. Сверление отверстий различного диаметра.
  2. Чистовая обработка отверстий.
  3. Нарезание метрических и дюймовых резьб.
  4. Выполнение развёртки отверстий и зенкование.

Вертикально-сверлильные станки, цена на которые является невысокой, по сравнению с другим более сложным и функциональным сверлильным оборудованием. Их широко используют в различных областях промышленности: машиностроении, сервисных работах, в качестве обучающего оборудования в учебных заведениях.


Главные аргументы: качество, эффективность и цена

  1. Универсальный сверлильный станок с зубчатым приводом, автоподачей и встроенным резьбонарезным устройством.
  2. Тяжелая массивная литая конструкция.
  3. Высокая точность вращения закаленного и шлифованного шпинделя.
  4. Шпиндель установлен на высокоточные шарикоподшипники.
  5. Большой диапазон частот вращения шпинделя.
  6. Зубчатый привод шпинделя, работающий в масляной ванне.
  7. Регулируемый упор глубины сверления.
  8. Правое / левое направление вращения шпинделя.
  9. Большой ход пиноли - 125 мм.
  10. Режим нарезания резьбы.
  11. Толстостенная чугунная колонна большого диаметра.
  12. Длинная эргономичная рукоятка обеспечивает легкую подачу пиноли.
  13. Автоматическая подача пиноли.
  14. Встроенная в сверлильную головку лампа подсветки стола.
  15. Легкая смена инструмента посредством встроенного выталкивателя: нажмите на выталкиватель и поверните рукоятку подачи пиноли вверх - оправка выпадет из конуса шпинделя.
  16. Точный стол повышенной жесткости с двумя перекрещивающимися Т-образными пазами.
  17. Возможность вращения стола на 360° вокруг собственной оси.
  18. Массивное точное основание повышенной жесткости с двумя поперечными Т-образными пазами для обработки высоких заготовок.
  19. Система подачи СОЖ со встроенным баком.
  20. Удобная и эргономичная панель управления с отдельной аварийной кнопкой и переключателем режимов работы.
  21. Подвижный защитный экран большой площади с конечным выключателем.
  22. Производительный и экономичный двухскоростной электродвигатель.
  23. Большие возможности по очень хорошей цене
Основные технические характеристики станка.
МодельDH32 GS
Номер арт.303 4240
Технические характеристики
Электропитание
Электропитание380 В ~50 Гц
Двигатель1,5 / 2,2 кВт
Диаметр сверления
Максимальный диаметр сверления в стали32 мм
Максимальный диаметр продолжительного сверления в стали29
Конец шпинделя
Конец шпинделяMK4
Вылет оси шпинделя285
Ход пиноли125
Число оборотов
Частота вращения шпинделя75 - 2000 об/мин
Количество ступеней8
Автоматическая подача
Автоматическая подача пиноли0,1 / 0,15 / 0,2 мм/об
Сверлильный стол
Размер стола400 х 420 мм
Размер Т-образных пазов14 мм
Максимальное расстояние от шпинделя до стола820 мм
Размер основания420 х 644 мм
Максимальное расстояние от шпинделя до основания1280 мм
Габаритные размеры
Диаметр колонныØ 115 мм
Габаритные размеры725 х 450 х 2200 мм
Масса станка295 кг
Комплект поставки:
  1. Переходная оправка МК4-B16.
  2. Комплект инструмента для обслуживания
  3. Руководство по эксплуатации на русском языке
