Токарный патрон

Конструкции токарных патронов

Токарные патроны конструктивно подразделяются на несколько групп:

1.Кулачковые. В их составе имеется несколько подвижных элементов – кулачков, которые фиксируют и зажимают обрабатываемую деталь. Исходя из количества кулачков, данные патроны подразделяются на следующие виды:

• 2-х кулачковый – используется для удерживания фасонных отливок;
• 3-х кулачковый – применяется для крепления круглых и шестигранных заготовок, а также прутков большого диаметра;
• 4-х кулачковый – эффективно удерживает заготовки квадратной и прямоугольной формы, а также несимметричные прутки.

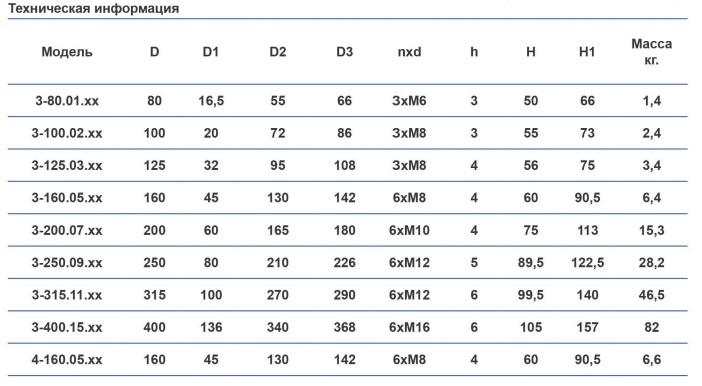

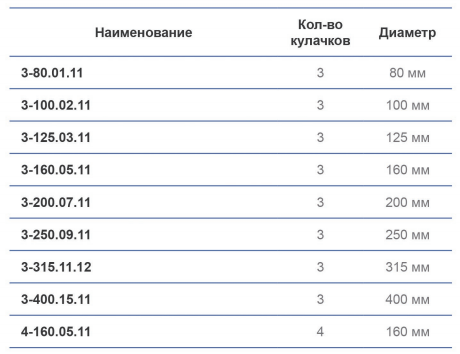

Посмотреть характеристики.

Осесимметричные заготовки зачастую крепят при помощи самоцентрирующихся патронов. Патроны с независимыми кулачками идеально удержат несимметричные предметы.

2.Цанговые. Обрабатываемые детали фиксируются в патроне при помощи специальной цанги, которая бывает:

• втягиваемой;
• выдвижной;
• неподвижной.

В данной группе патроны также подразделяются на следующие виды:

• зажимные – обеспечивают крепление детали посредством поворота в заданном направлении;
• подающие – фиксируют холоднотянутые прутки.

Назначение и способ установки патронов

С учетом функционального назначения патроны подразделяются на:

• Токарные. Размещаются на передней бабке токарного станка, обеспечивая крепление заготовки по оси шпинделя.
• Сверлильные. С их помощью крепится оснастка для сверления, а размещаются данные патроны на задней бабке.

Исходя из способа установки патрона в станке, они делятся на группы:

• с цилиндрической посадкой – крепятся на шпинделе при помощи специального фланца;
• с конической посадкой – на шпинделе фиксируются самостоятельно.

Вспомогательные приспособления и подбор токарного патрона

Использование любого вида патрона потребует задействования вспомогательных элементов. Без них патрон не может работать самостоятельно.

В токарном патроне таким элементом являются кулачки, которые необходимо менять после износа. Фланцы, позволяющие закрепить патрон на шпинделе, также приобретаются самостоятельно.
Для зажима детали в патроне зачастую требуются ключи, которые могут:

• поставляться вместе с оборудованием;
• приобретаться отдельно.

Важным вопросом в работе любого токарного станка является подбор соответствующего патрона. Специалисты рекомендуют выбирать оснастку, предназначенную для конкретной модели станка или используемого оборудования. В этом случае патрон будет идеально соответствовать по:

• размеру;
• диаметру;
• конфигурации.

Диаметр на патроне указывается в двух величинах. Большая цифра означает наружные параметры, а меньшая – внутренние. При этом внутренний диаметр обычно обозначается в виде доступного диапазона.
При необходимости выбора патрона для имеющегося оборудования следует обращаться к профессиональным поставщикам.
